HDMI to コンポジット＋音声変換器
CV-400販売終了
後継機種 → CV-401H
画像をクリックすると拡大表示されます
HDMI to コンポジット 音声変換器
最大720p、1280×800の入力解像度をサポート
コンパクト設計
CV-400の特長
HDMI to コンポジット 音声変換器

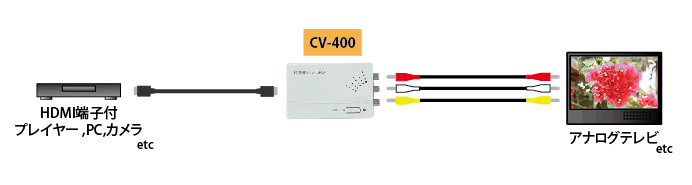

HDMI端子搭載機器（プレイヤー、PC、カメラ etc）から出力されるHDMI信号をアナログのコンポジット映像・音声信号に変換し、古いテレビへアナログ映像による表示や音声出力が可能
※ ブルーレイを再生できる装置は出力不可（ブルーレイレコーダ、ブルーレイプレイヤー、PS3等）
導入事例 ： 「HDMI出力の監視カメラの映像信号をコンポジットに変換してモニタに表示」
最大720p、1280×800の入力解像度をサポート
HDMI⇒DVI変換ケーブルによりDVI機器も接続可能
コンパクト設計
手の平サイズ（114×26×65mm）で、省スペースへの設置も可能
簡単セットアップ
ドライバー、ソフトウェアインストール不要
接続ケーブル（別売）
HDMIソース機器（プレイヤー、PC etc）との接続
DVIソース機器（PC,STB etc）との接続
テレビとの接続
映像：ソース機器搭載の端子に合わせてケーブルをご用意ください
推奨ビデオケーブル
推奨HDMIケーブル
CV-400の仕様
| 型番 | CV-400 | ||
|---|---|---|---|
| メーカー | Cypress Technology（サイプレステクノロジー） | ||

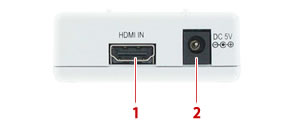

| コネクタ | 入力 | HDMI TypeA19ピンメス ×1 | |

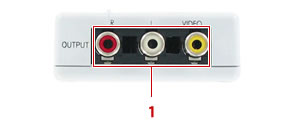

| 出力 | コンポジット端子メス ×1 | ||
| アナログRCA音声端子メス（赤・白） ×2 | |||
| 電源 | 電源ジャック ×1 | ||

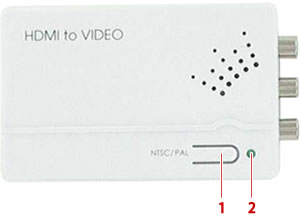

| NTSC⇔PAL切替スイッチ | DIPスイッチ ×1 | ||
| LED | パワー×1（グリーン） | ||
| HDMI規格 | HDMI1.2 | ||
| HDCP | 非対応 ※1 | ||
| 最大解像度 ※2 | 入力 | TV | 720p |
| PC | 1280×800 | ||
| 出力 | コンポジット | NTSC / PAL※3 | |
| 対応オーディオフォーマット | 入力 | リニアPCM 2チャンネル | |
| 出力 | アナログステレオ（L/R） | ||
| 電源仕様 | DC5V,1.2A（付属ACアダプタ） | ||
| 最大消費電力 | 3W | ||
| 動作温度 | 0〜40℃ | ||
| 保管温度 | -20〜60℃ | ||
| 湿度 | 20〜90% RH （結露なきこと） | ||
| ケース材料 | プラスチック | ||
| 重量 | 120g | ||
| サイズ（W×H×D） | 114×26×65mm | ||
| 無償保証期間 | 1年 | ||
- ※1
- HDCP非対応のため、HDCPソースは表示できません。
- ※2
- 対応解像度の詳細については、下記の表をご参照ください。
- ※3
- 映像が乱れるときや不自然に感じられる場合は、以下のように設定変更してください。
1. DVDなどのメニュー画面から、表示サイズをフルスクリーンに変更
2. HDMIソース機器側のHDMIカラースペースの設定変更
入力対応解像度
| 解像度 | リフレッシュレート |
|---|---|
| 480p | - |
| 576p | - |
| 720p | 60Hz |
| 640×480 | 60Hz/72Hz/75Hz/85Hz |
| 800×600 | 56Hz/60Hz/72Hz/75Hz/85Hz |
| 1024×768 | 60Hz/70Hz/75Hz |
| 1280×768 | 60Hz |
| 1280×800 | 60Hz |
