PE3D4K100 延長器

HDMI・RS232・IR延長器（CAT5e/CAT6タイプ） PE3D4K100

AAVARA
PE3D4K100 製品画像

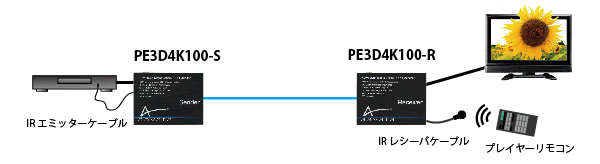

接続図1

PE3D4K100 接続図1

HDMI / RS232 / IR延長器

最大100m延長可能（CAT6ケーブル使用）

コントロール信号（IR＆RS232）

HDMI1.4準拠：3D対応、HDCP＆CEC準拠

PE3D4K100の特長

HDMI / RS232 / IR延長器

1台のHDMIソース（レコーダ、プレイヤー、ゲーム機など）からのHDMI・RS232・IR信号を1本のCAT6ケーブルにて、最大100m先のHDMIシンク（テレビ、プロジェクタなど）まで延長できます

最大延長距離

最大延長距離は、使用するLANケーブルのカテゴリによって異なります

  • 〜100m：CAT6ケーブル使用時
  • 〜80m：CAT5eケーブル

IR（リモコン）信号も伝送可能

IR信号も伝送し、リモコン使って遠隔操作ができます

双方向の伝送が可能なため、延長元、延長先のどちらからでも操作が行えます

ケース1：延長元（バックヤード）から延長先に設置した機器のリモコン操作

リモコン操作1

延長元から延長先に設置したテレビのリモコン操作（電源ON / OFF、チャンネル切替 etc）が行えます

ケース2：延長先から延長元（バックヤード）に設置した機器のリモコン操作

リモコン操作2

延長先から延長元に設置したBDレコーダのリモコン操作（電源ON / OFF、コンテンツ再生 etc）が行えます

RS232信号も伝送可能

RS232信号の伝送に対応し、例えばバックヤードからコマンドを出力して、接続したテレビの電源ON / OFFが可能

※ フル結線仕様ではないため、全てのRS232機器には対応していません

HDMI1.4準拠

3D対応

迫力ある3D映像の入出力に対応

※ 接続するHDMI入出力機器が3Dに対応している場合のみ

Deep Color（ディープカラー）入出力対応

48bitまでのディープカラー入出力にも対応し、階調表現力の豊かな映像再現ができます

※ 接触するHDMI入出力機器がディープカラーに対応している場合のみ

xvYCC（x.v.Color※）入出力対応

色空間規格「xvYCC」に対応し、従来よりも自然で鮮明な色再現ができます

※ 「x.vYCC」は株式会社ソニー社の商標です

ロスレスのAudioフォーマット対応

Dolby TrueHDやDTS-HD Master Audioの高度なロスレスオーディオコーデックにも対応

HDCP準拠

コンテンツ不正コピー防止する著作権技術のHDCP適合

HDCP準拠DVI機器も接続可能

CEC（Consumer Electronics Control）準拠

HDMIコントロール対応し、各社xxリンクをサポート
「Sharp社 AQUOS ファミリンク」、「Panasonic社 ビエラリンク」、「Sony社 ブラビアリンク」、「Toshiba社 レグザリンク」、「Mitsubishi社 リアリンク」、「Hitachi社 ウーリンク」、「Pioneer社 HDMIコントロール」、「Samsung社 エニーネットプラス」、「LG社 シンプリンク」

ウォールマウントにも対応

壁面などにも取り付け可能

ウォールマウント金具は別売です

接続ケーブル（別売）

延長用LANケーブル

市販のCAT5eまたはCAT6 ストレートケーブルで接続可

当社取扱Belden製ケーブル

HDMIケーブル

HDMIソース⇔PE3D4K100-S（送信機）、PE3D4K100-R（受信機）⇔HDMIシンクで別途HDMIケーブルが必要です

推奨当社HDMIケーブル

▲ページの上へ

PE3D4K100の仕様

型番PE3D4K100
送信機
（PE3D4K100-S）		受信機
（PE3D4K100-R）
メーカーAavara（アーバラ）
コネクタ入力HDMI19ピン TypeAメス ×1-
出力※-HDMI19ピン TypeAメス ×1
RS232D-Sub9ピン メス ×1D-sub9ピン オス ×1
ユニット間接続RJ-45（8極8芯） ×1
電源電源ジャック ×1電源ジャック ×1
リモコン通信IRレシーバー ×1
IRエミッター ×1
LEDパワー ×1（グリーン）
リンク ×1（イエロー）		パワー ×1（グリーン）
リンク ×1（イエロー）
HDCP準拠
CEC準拠
対応オーディオフォーマットリニアPCM7.1 / 5.1 / 2チャンネル
Dolby TureHD、DTS-HD
HDMI規格HDMI1.4準拠
最大延長距離Cat5e 使用時〜80m
Cat6 使用時〜100m
最大解像度1080p, 1920×1200
電源仕様DC5V, 2A（付属ACアダプタ）
最大消費電力10w
伝送帯域225 MHz
動作温度0〜40℃
保管温度-20〜60℃
湿度20〜90％ RH　結露無きこと
ケース材料メタル
重量325g330g
サイズ（W×H×D）130×28×97.5mm
無償保証期間2年

※ 送信機のHDMI出力ポートにシンク機器（テレビ、プロジェクタ）を接続すると受信機側にはHDMI出力ポートは伝送されません
    送信機のHDMI出力ポートは、ソース機器（レコーダ、PC）から出力された信号をチェックするための確認用ポートです

DB9ピンアサイン（RS232）

Pin信号名
1NC
2RxD
3TxD
4NC
5GND
6NC
7NC
8NC
9NC
▲ページの上へ

PE3D4K100の製品画像

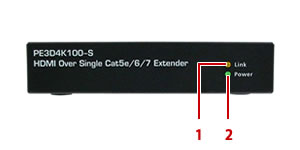

送信機 / 前面図

送信機受信機
1. リンクLED
2. パワーLED

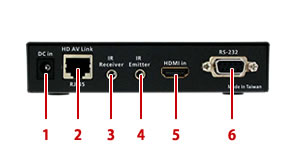

送信機 / 背面図

送信機背面図
1. 電源ジャック
2. リモートI / Oコネクタ（RJ-45）
3. IR レシーバケーブル接続用ポート
4. IR エミッターケーブル接続用ポート
5. HDM出力機器接続用ポート
HDMIコネクタメス
6. RS232ポート

受信機 / 前面図

受信機前面図
1. リンクLED
2. パワーLED

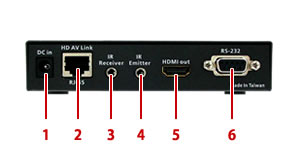

受信機 / 背面図

受信機背面図
1. 電源ジャック
2. リモートI / Oコネクタ（RJ-45）
3. IR レシーバケーブル接続用ポート
4. IR エミッターケーブル接続用ポート
5. HDMI入力機器接続用ポート
HDMIコネクタメス
6. RS232ポート
▲ページの上へ

PE3D4K100のFAQ

EDIDとは何ですか？

EDID(Extended Display Identification Data)とは、VESA(Video Electronics Standards Association)が制定した規格です。

EDIDはシンク機器（ディスプレイなど）がソース機器（PCのグラフィックカードやSTBなど）に接続された際に、シンク機器側からソース機器側へ送信される情報です。
具体的にはシンク機器が保有する能力（解像度、周波数）、輝度データ、メーカー名、シリアル番号、投影方法などが含まれます。

この情報を元にソース機器はシンク機器に対して、最適な映像（解像度など）を出力します。

類似製品との違いを教えてください。

相違点は、下記の通りです。

相違点CH-501TX/RXPE3D4K100PE3D4K100A
メーカーCypress Technology
（サイプレステクノロジー）		Aavara
（アーバラ）
映像出力端子送信機有-
受信機有※有
電源供給送信機セルフパワー
受信機セルフパワーバスパワー
イーサネットスイッチングハブ-有
サイズ
（W×H×D）		各120×25×107mm各130×28×97.5mm各220×27×83mm
重量TX：235g
RX：240g		各300g各300g
無償保証期間1年2年

※ 送信機のHDMI出力ポートにシンク機器（テレビ、プロジェクタ）を接続すると受信機側にはHDMI信号は伝送されません
    送信機のHDMI出力ポートは、ソース機器（レコーダ、PC）から出力された信号をチェックするための確認用ポートです

▲ページの上へ

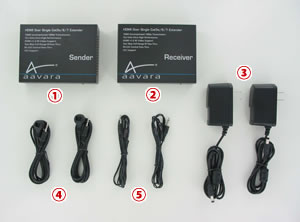

PE3D4K100の付属品

PE3D4K100 付属品
  • PE3D4K100-S（送信機）　×1
  • PE3D4K100-R（受信機）　×1
  • 電源アダプタ　×2
  • IRレシーバケーブル　×2
  • IRエミッターケーブル　×2
  • ユーザーマニュアル（英語）　×1
▲ページの上へ

PE3D4K100の関連製品

HDMIケーブル

HDMIケーブル

HDMI⇔DVI変換ケーブル

HDMI⇔DVI変換ケーブル

延長用CAT5eケーブル

延長用CAT5eケーブル
▲ページの上へ
型番小売価格JAN備考
PE3D4K100オープン47128185729332019年2月 販売終了
